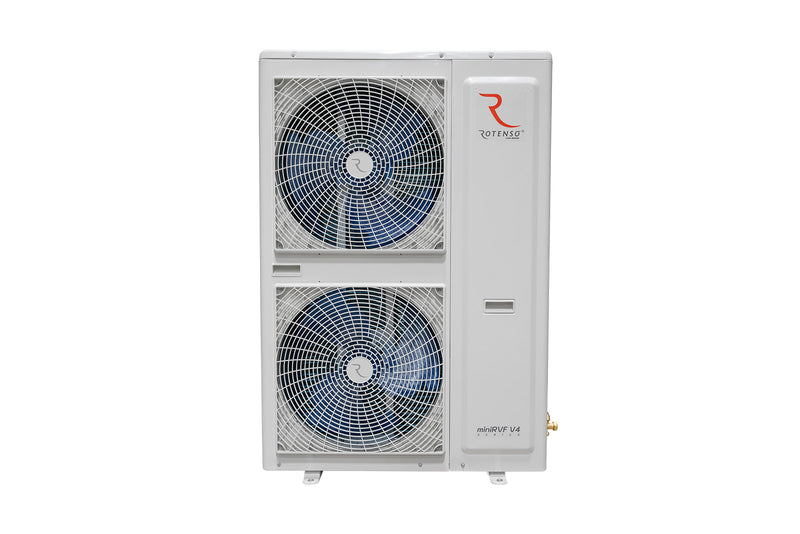

Rotenso mini RVF V4

De Rotenso miniRVF-systemen zijn tweepijpssystemen die efficiënt koelen of verwarmen. De miniRVF-oplossing vormt een waardevol alternatief voor grotere single-, multi- of dual-systemen. Dankzij het uitgebreide aanbod aan binnen- en buitenunits, de uitstekende prestaties en de compacte afmetingen bieden Rotenso miniRVF-systemen een breed toepassingsgebied.
Deze oplossingen, gebaseerd op buitenunits met horizontale luchtafvoer, zijn verkrijgbaar met vermogens van 18 kW tot 33,5 kW per unit.

• 5 jaar garantie

• Eurovent-certificaat

Kenmerken

TOT 19 BINNENUNITS

Mogelijkheid om tot 19 binnenunits aan te sluiten, met de optie om de totale capaciteit van de binnenunits tot 130% te oversizen ten opzichte van de capaciteit van de buitenunit.

FREONINSTALLATIE OP BASIS VAN TWEE LEIDINGEN

RVF-systemen worden gekenmerkt door het feit dat de freoninstallatie uitsluitend uit twee koudemiddelleidingen bestaat, gescheiden door RVF-systeem-T-stukken. Hierdoor neemt zelfs een zeer uitgebreide installatie minder ruimte in beslag, zijn minder materialen nodig en is minder installatietijd vereist, wat resulteert in aanzienlijke besparingen tijdens de implementatiefase.

VERWARMING ZELFS BIJ −20 °C

Het miniRVF airconditioningsysteem is uitgerust met de zeer efficiënte DC SKYR Inverter-compressor met een ingebouwde carterverwarmer. Hierdoor kunnen de units in verwarmingsmodus werken bij extreem lage buitentemperaturen tot −20 °C.

ACTIEVE KOELING VAN DE BESTURINGSPRINTPLAAT

Het koudemiddel wordt gebruikt om de inverter-module actief te koelen en de temperatuur van de printplaat met maximaal 10 °C te verlagen. Zo blijft deze binnen een veilig bedrijfstemperatuurbereik, zelfs wanneer de buitentemperatuur 55 °C bedraagt.

SNELLE EN EENVOUDIGE DIAGNOSE

Door het diagnostische display op de inverter-hoofdprint van RVF-systemen te plaatsen, is het mogelijk om de status en instellingen van de buitenunit te controleren, zelfs zonder gebruik van een aparte diagnosemodule.

INDRUKWEKKENDE INSTALLATIELENGTES

Deze oplossingen kenmerken zich door zeer ruime mogelijkheden wat betreft installatielengte in vergelijking met SINGLE-, DUAL- en MULTI-systemen – tot 120 m totale leidinglengte en een hoogteverschil tot 30 m.

Voordelen

• Koudemiddel: R410A

• Tot 19 binnenunits

• Ingebouwde EXV-klep

• Scrollcompressor (1)

• Twin-rotary compressor (1)

• Actieve koeling van de besturingsprint (motherboard)

• Compatibel met luchtbehandelingsunits (AHU’s)

• Slim ontdooisysteem (Smart Defrost)

• X iAIR-lamellen

• Leidingen met interne groeven

• Y-factor stromingspad

• iAIR Cross-Flow ventilatoren

• Superstille ventilator

• eMOTO Super Quiet-modus

• eMOTO Super Quiet Night-modus

• Automatische adressering

• Handmatige adressering

• Oversizing van het buitenunitvermogen tot 130%

• Koeling tot 55 °C buitentemperatuur

• Ontwerp met 2 ventilatoren

• Waterdichtheidsklasse IPX4

• Service-afstandsbediening voor adressering van binnenunits

• Compatibel met alle RVF-binnenunits

• Digitale DC Inverter SKYR

• Carterverwarmer voor de compressor

• Totale installatielengte tot 120 m

• Verwarming bij lage buitentemperaturen tot −20 °C

• Systeemdiagnose via printplaat (PCB)

Technische specificaties

Algemeen

• Maximaal aantal binnenunits: 19 stuks

Koeling

• Koelvermogen: 33,5 kW

• Opgenomen vermogen (koelen): 9,46 kW

• EER: 3,54 W/W

• SEER: 6,58 W/W

Verwarming

• Verwarmingsvermogen: 37,5 kW

• Opgenomen vermogen (verwarmen): 8,99 kW

• COP: 4,17 W/W

• SCOP: 4,19 W/W

Warmtepomp

• Type omkeerbare warmtepomp: Lucht-lucht

Compressor

• Type compressor: Dual-rotary DC

Ventilator

• Type ventilatormotor: BLDC

• Aantal ventilatormotoren: 2

Koudemiddel

• Type koudemiddel: R410A

• Type expansieventiel: Elektronisch EXV

• Koudemiddelinhoud: 8,0 kg

• CO₂-equivalent (TCO₂eq): 16,7

Luchtdebiet

• Maximale luchtstroom: 10.000 m³/h

Geluidsniveau

• Geluidsdrukniveau: 60 dB(A)

• Geluidsvermogensniveau: 70 dB(A)

Afmetingen en gewicht

• Netto afmetingen (B × H × D): 1120 × 1549 × 528 mm

• Bruto afmetingen (B × H × D): 1278 × 1703 × 560 mm

• Montageafstand (B × D): 685 × 494 mm

• Netto / bruto gewicht: 154 / 174 kg

Leidingaansluitingen

• Vloeistof / gas (mm / inch):
  Φ12,7 / Φ22,2 (1/2" / 7/8")

Installatielengtes

• Maximale totale leidinglengte: 120 m

• Max. lengte van buitenunit (OU) tot verste binnenunit (IU): 60 m

• Max. lengte van verdeler tot verste binnenunit: 40 m

• Max. hoogteverschil (OU boven IU): 30 m

• Max. hoogteverschil (OU onder IU): 20 m

• Max. hoogteverschil tussen binnenunits: 8 m

Elektrische installatie

• Communicatiekabels PQE: 3 × 1,0 mm² (afgeschermd)

• Voedingskabels: volgens elektrisch installatieschema

• Beveiliging: volgens elektrisch installatieschema

• Voedingsspanning: 380–420 V ~ 50 Hz, 3-fase

Werkingsbereik buiten

• Koelen: −5 °C tot +55 °C

• Verwarmen: −20 °C tot +30 °C
