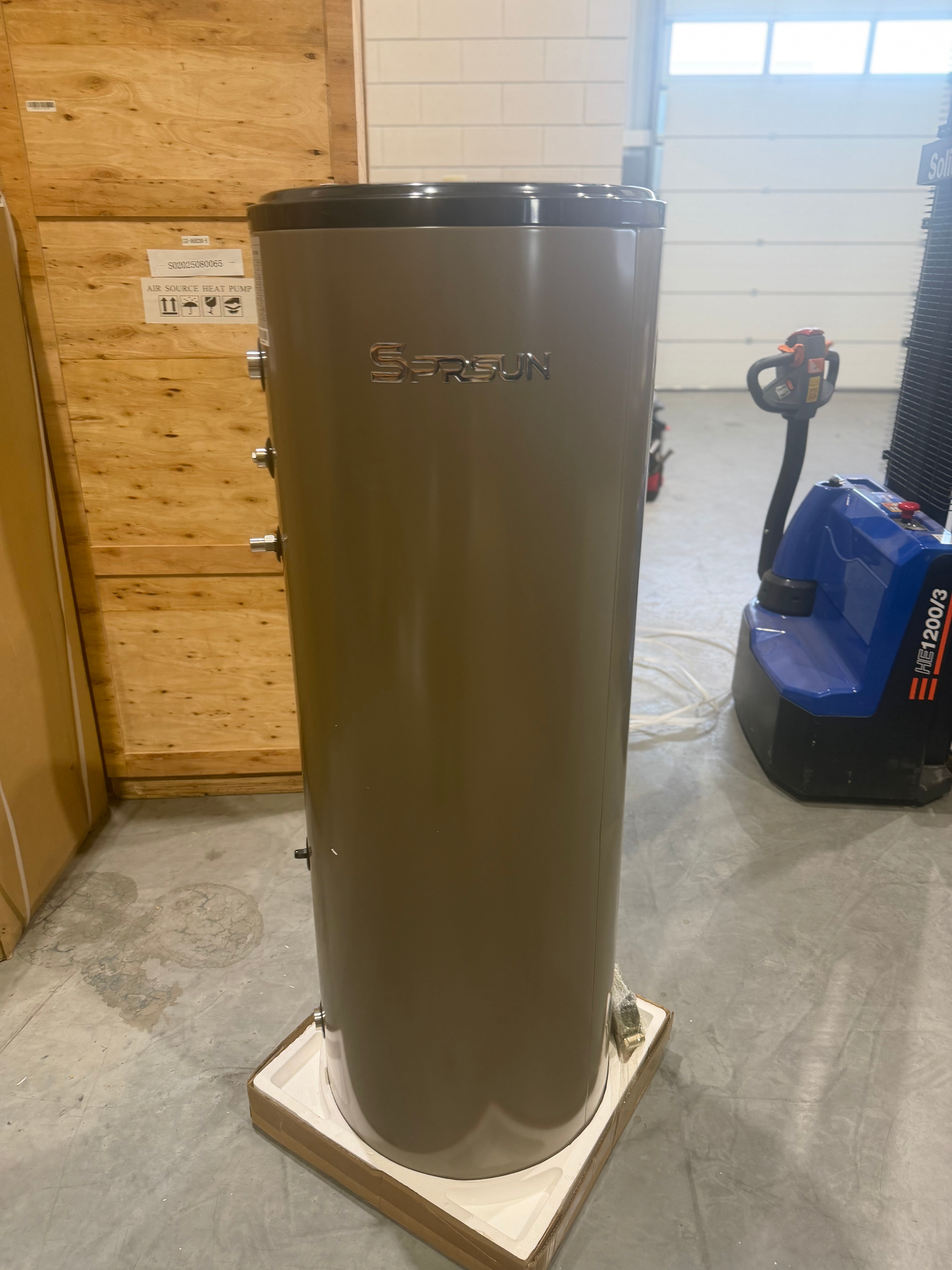

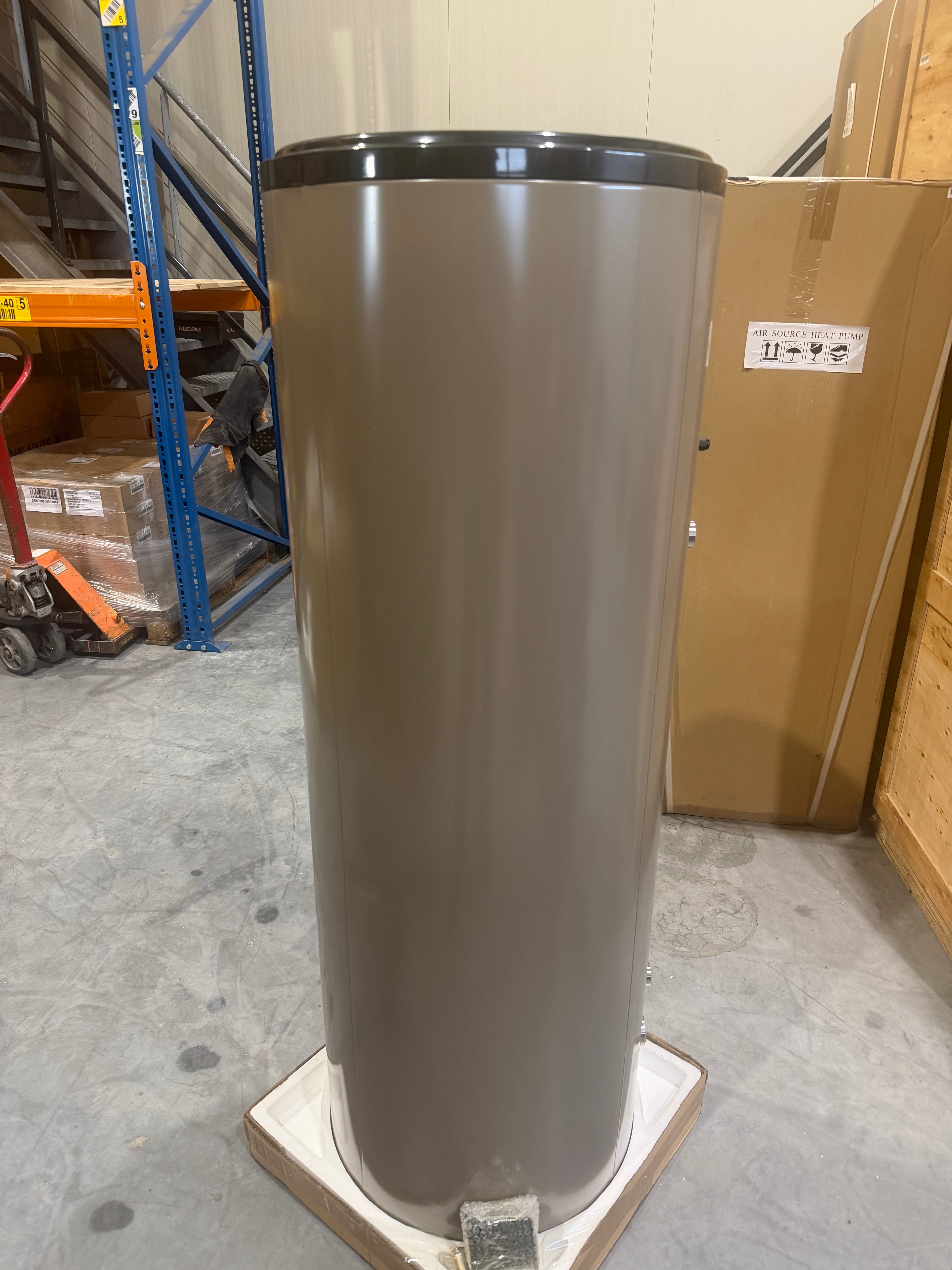

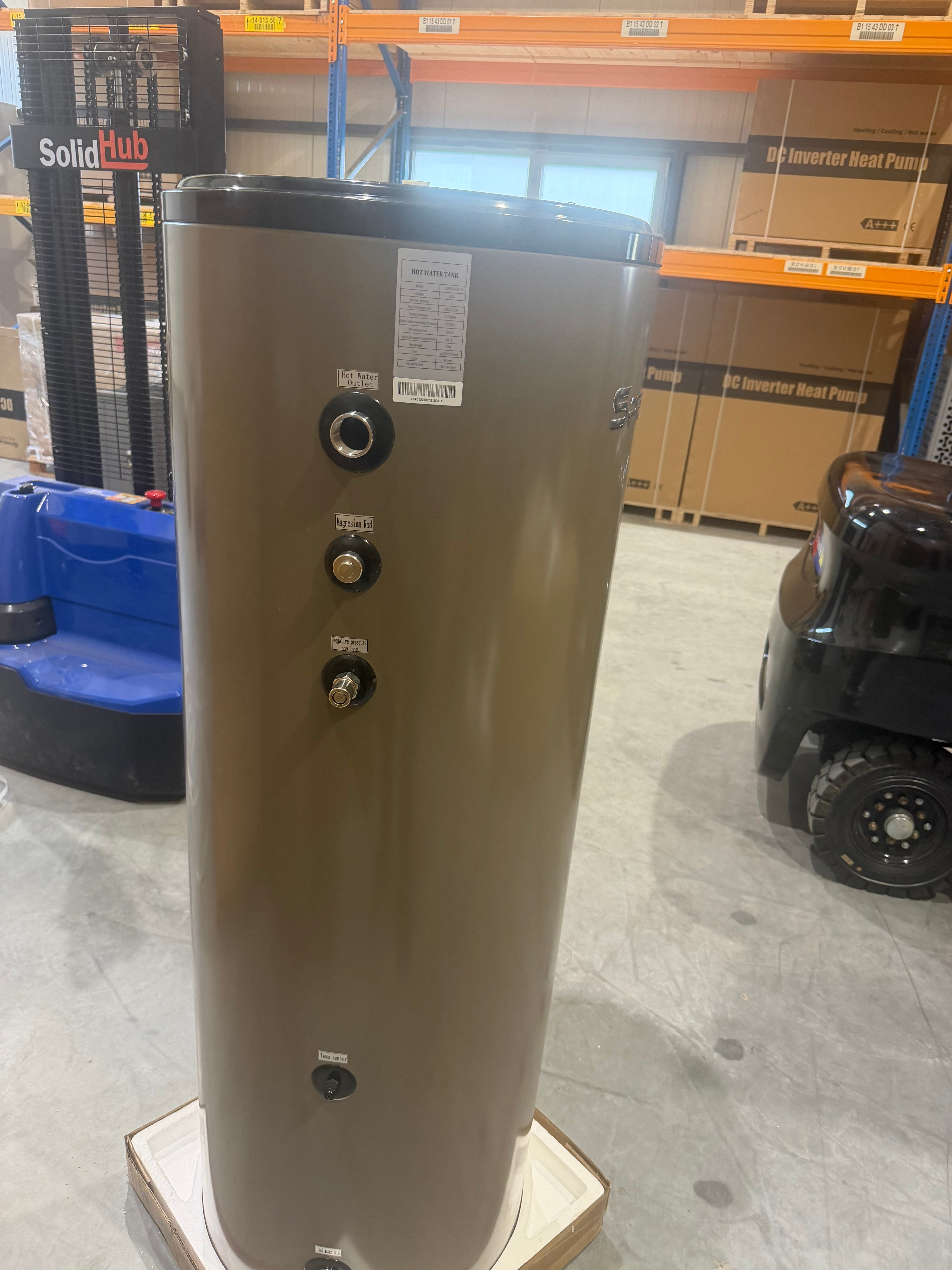

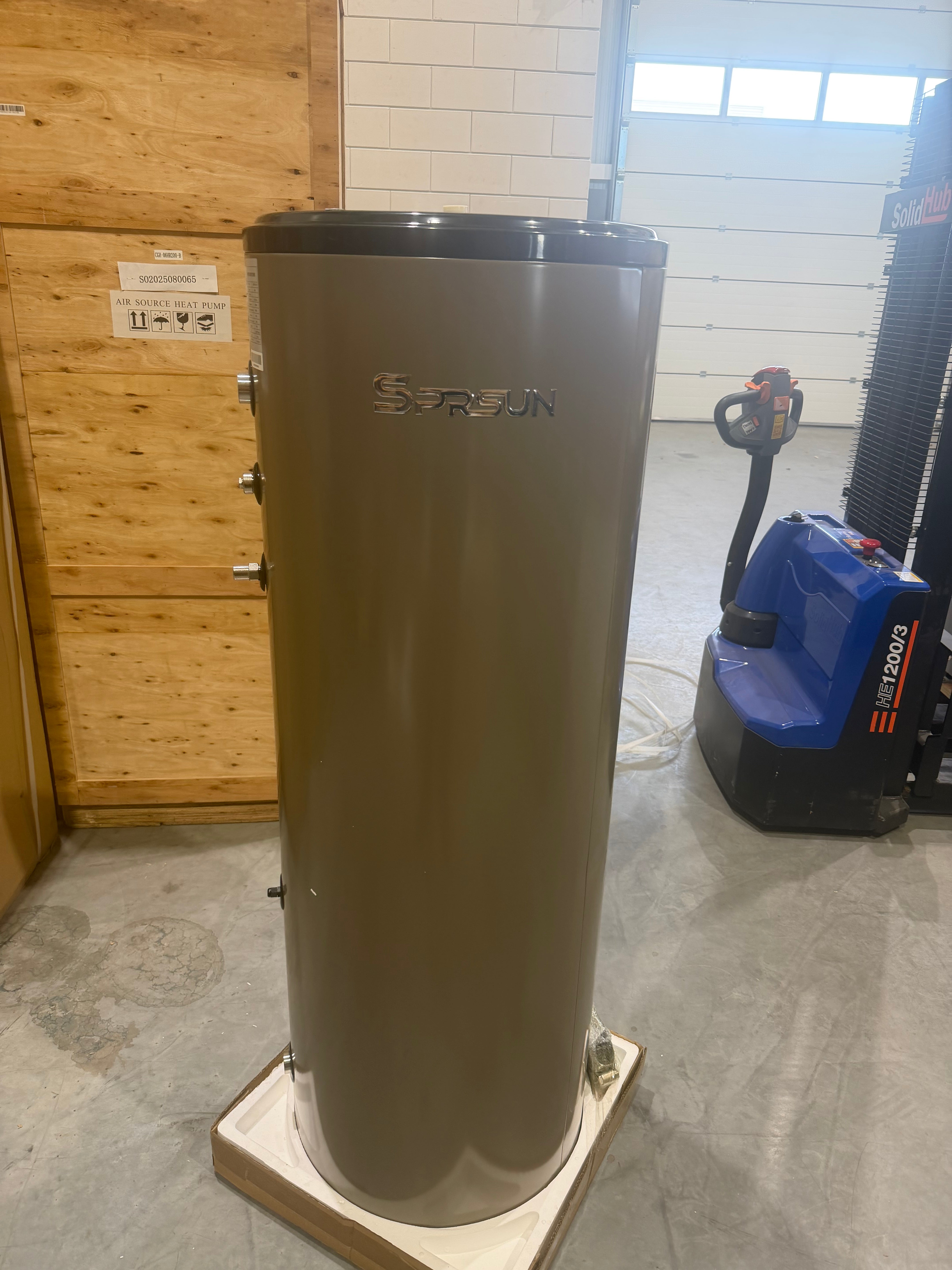

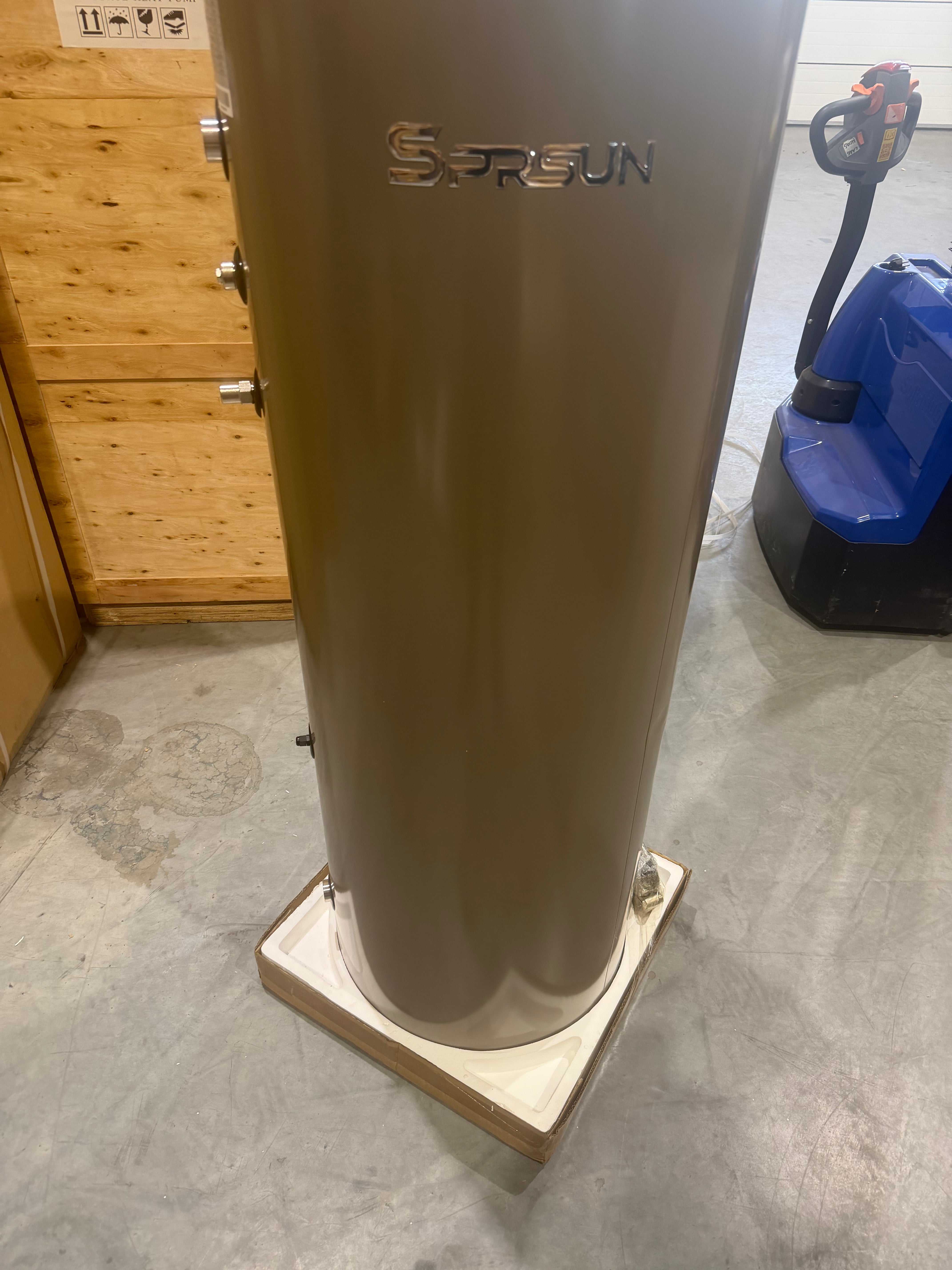

Multifunctionele Warmtepompboiler / Buffervat – 2 Warmtepompen & 2 Verwarmingscircuits

Een multifunctioneel opslagvat voor uitgebreide warmtepompinstallaties. Het vat combineert warmteopslag, hydraulische verdeling en meerdere aansluitmogelijkheden in één oplossing. Dankzij de dubbele aansluitingen voor warmtepompen en vloerverwarming is het bijzonder geschikt voor grotere woningen en installaties met een hoge warmtevraag.

Voorzien van aansluitingen voor elektrische bijverwarming, temperatuurvoelers, magnesiumanode, ontluchting en aftappen.

Dubbele geïntegreerde warmtewisselaarspiraal

Het vat is voorzien van 2 afzonderlijke geïntegreerde warmtewisselaarspiralen van Ø32 mm. Iedere warmtewisselaar beschikt over een eigen aanvoer- en retouraansluiting voor de warmtepomp.

De relatief grote buisdiameter van 32 mm zorgt voor een hoge mogelijke volumestroom en een lage hydraulische weerstand. Dit maakt het vat geschikt voor grotere warmtepompinstallaties waarbij voldoende flow essentieel is.

Specificaties warmtewisselaars:

• 2 afzonderlijke warmtewisselaarspiralen
• Buisdiameter: Ø32 mm
• Aansluitingen warmtepompzijde: 1" binnendraad
• Geschikt voor hoge volumestromen
• Geschikt voor toepassing met één of twee warmtepompen / cascade-opstelling

---

Multifunctioneel vat voor warmtepomp en vloerverwarming

Dit multifunctionele vat is ontwikkeld voor situaties waarin een standaard boiler of buffervat onvoldoende aansluitmogelijkheden biedt.

Het vat kan centraal worden opgenomen tussen de warmtepompinstallatie en het afgiftesysteem en zorgt voor een grote hoeveelheid beschikbaar water en een stabiele hydraulische werking van het systeem.

Door de uitgebreide aansluitmogelijkheden is het vat onder andere geschikt voor:

• grote woningen;
• woningen met meerdere verwarmingszones;
• vloerverwarming;
• installaties met één of twee warmtepompen;
• installaties met een hoge volumestroom;
• cascadesystemen;
• systemen waarbij elektrisch moet kunnen worden bijverwarmd;
• situaties waarbij een groot centraal opslagvat gewenst is.

Twee warmtepompaansluitingen

Het vat beschikt over afzonderlijke aansluitingen voor twee warmtepompcircuits.

Aanwezig zijn:

• Warmtepomp 1 – inlaat: 1" binnendraad
• Warmtepomp 1 – uitlaat: 1" binnendraad
• Warmtepomp 2 – inlaat: 1" binnendraad
• Warmtepomp 2 – uitlaat: 1" binnendraad

Hierdoor kan het vat worden toegepast in grotere systemen waarin bijvoorbeeld twee warmtepompen samenwerken.

Dat maakt het vat interessant voor installaties waarbij een enkele warmtepomp onvoldoende vermogen levert of waarbij twee units in cascade worden ingezet.

Dubbele aansluiting voor vloerverwarming / verwarmingssysteem

Ook aan de afgiftezijde zijn dubbele aansluitingen aanwezig.

Het vat beschikt over:

• 2 × uitlaat vloerverwarming – 1" binnendraad
• 2 × inlaat vloerverwarming – 1" binnendraad

Hiermee kunnen bijvoorbeeld meerdere verwarmingsgroepen, verdelers of zones op het centrale vat worden aangesloten.

Het grote voordeel hiervan is dat warmteproductie en warmteafgifte hydraulisch beter van elkaar kunnen worden gescheiden.

De warmtepomp kan daardoor zijn benodigde flow behouden, terwijl het verwarmingssysteem afhankelijk van de actuele warmtevraag water uit het vat kan gebruiken.

Stabielere werking van de warmtepomp

Een voldoende groot watervolume is belangrijk voor een warmtepompinstallatie.

Het vat kan onder andere bijdragen aan:

• voldoende systeeminhoud;
• stabielere volumestroom;
• minder korte start-/stopcycli;
• langere draaitijden van de compressor;
• rustiger bedrijf van de installatie;
• hydraulische ontkoppeling tussen opwekker en afgiftesysteem;
• betere verdeling van warmte over verschillende zones.

Vooral bij grote woningen, meerdere verdelers en regelingen met veel afzonderlijke zones kan dit een belangrijk voordeel zijn.

---

Mogelijkheid voor elektrische bijverwarming

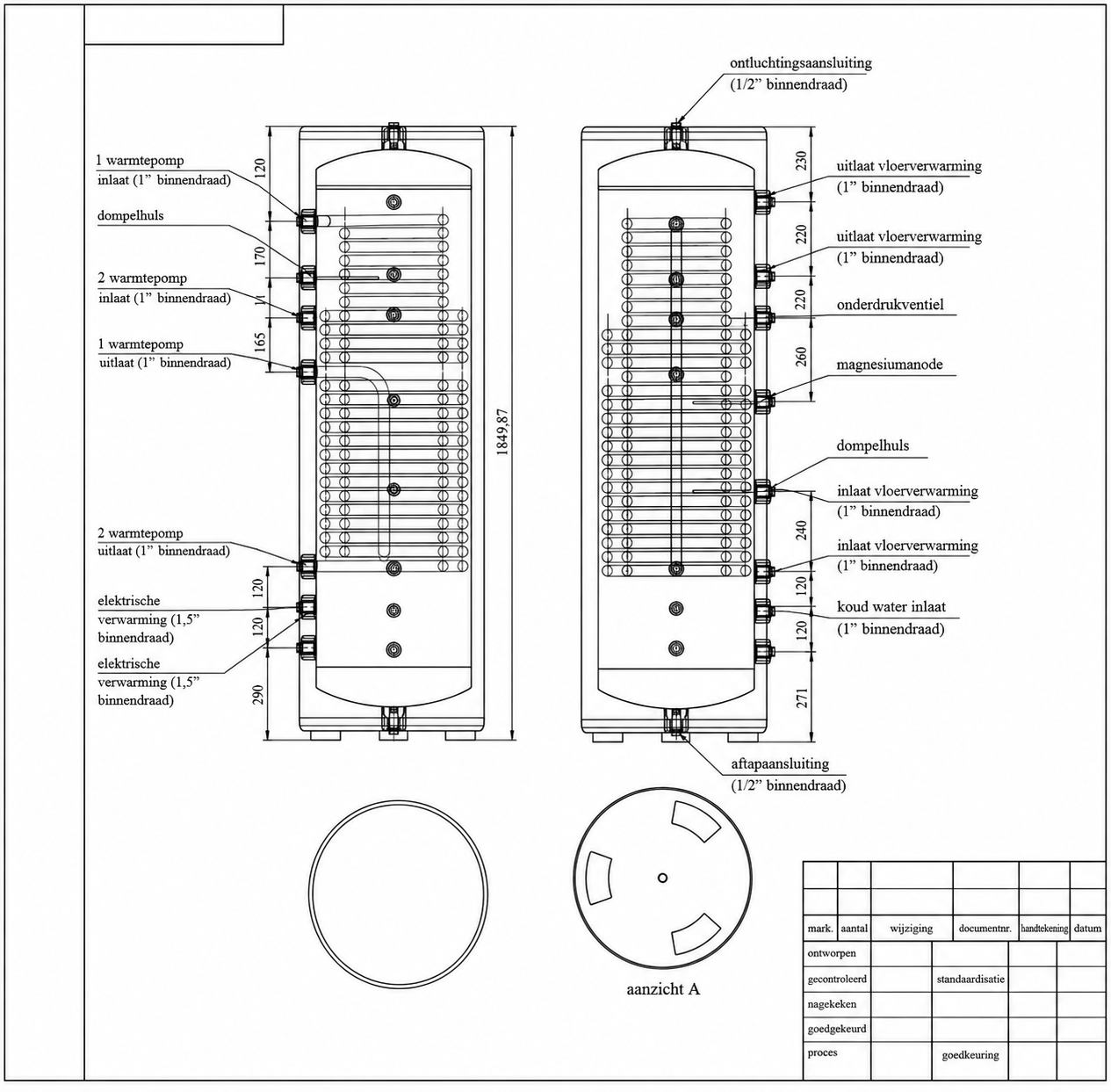

Het vat beschikt volgens de technische tekening over twee aansluitingen voor elektrische verwarmingselementen.

Aansluitingen

2 × 1,5" binnendraad

Hierin kunnen geschikte elektrische verwarmingselementen worden gemonteerd.

Afhankelijk van de uiteindelijke configuratie kan elektrische bijverwarming worden gebruikt als:

• aanvullende warmtebron;
• ondersteuning bij zeer hoge warmtevraag;
• nood-/back-upverwarming;
• ondersteuning tijdens specifieke bedrijfscondities.

Het daadwerkelijke vermogen van het verwarmingselement is afhankelijk van het gekozen element en de elektrische installatie.

---

Temperatuurmeting

Het vat beschikt over meerdere dompelhulzen.

Hierin kunnen temperatuurvoelers worden geplaatst waarmee bijvoorbeeld:

• de temperatuur boven in het vat;
• de temperatuur midden in het vat;
• de temperatuur onder in het vat;

kan worden gemeten.

Hierdoor kan de regeling van een warmtepomp, circulatiepomp of extern regelsysteem nauwkeurig bepalen hoeveel warmte in het vat aanwezig is.

Dit is vooral belangrijk bij systemen waarbij gebruik wordt gemaakt van temperatuurverschillen tussen de verschillende lagen van het vat.

---

Magnesiumanode

Het vat is voorzien van een magnesiumanode.

De magnesiumanode biedt extra bescherming van het vat tegen elektrochemische corrosie.

De anode is een slijtageonderdeel en dient tijdens periodiek onderhoud gecontroleerd te worden en indien noodzakelijk vervangen te worden.

---

Koudwateraansluiting

Aan de onderzijde bevindt zich een:

Koudwaterinlaat – 1" binnendraad

Door het water laag in het vat binnen te laten, wordt de temperatuurverdeling in het vat zo min mogelijk verstoord.

---

Ontluchting

Op het hoogste punt van het vat bevindt zich een:

Ontluchtingsaansluiting – 1/2" binnendraad

Hiermee kan opgehoopte lucht uit het systeem worden verwijderd.

Een goede ontluchting is belangrijk voor:

• correcte circulatie;
• vermindering van stromingsgeluiden;
• goede warmteoverdracht;
• bescherming van pompen;
• betrouwbare werking van de installatie.

---

Onderdrukbeveiliging

Het vat beschikt tevens over een aansluiting/voorziening voor een onderdrukventiel.

Deze voorziening helpt het vat te beschermen tegen ongewenste onderdruk wanneer de bedrijfsomstandigheden dit veroorzaken.

---

Aftapaansluiting

Aan de onderzijde bevindt zich een:

Aftapaansluiting – 1/2" binnendraad

Hiermee kan het vat voor onderhoud of werkzaamheden worden afgetapt.

Doordat de aansluiting zich op het laagste punt bevindt kan een groot deel van het aanwezige water eenvoudig worden verwijderd.

---

Technische aansluitingen

Afmetingen

De technische tekening geeft een totale hoogte van circa:

1.850 mm

De exacte diameter en het exacte opslagvolume zou ik nog niet op Shopify zetten totdat we de definitieve fabrieksspecificatie hebben, omdat die twee waarden niet op deze tekening staan.

---

Waarom dit vat gebruiken?

Geschikt voor grote installaties

Door de dubbele aansluitingen is het vat zeer geschikt voor grotere warmtepompsystemen en installaties met een hoge verwarmingsvraag.

Twee warmtepompen mogelijk

Twee afzonderlijke aanvoer- en retouraansluitingen maken toepassing in een cascadesysteem mogelijk.

Twee verwarmingscircuits

Twee aanvoer- en retouraansluitingen voor het afgiftesysteem geven veel vrijheid bij installaties met meerdere zones of verdelers.

Groot waterinhoud zorgt voor rust

Extra waterinhoud kan het aantal starts en stops van de warmtepomp verminderen en zorgt voor een stabieler systeem.

Elektrische back-up mogelijk

Door de twee 1,5"-aansluitingen kunnen elektrische verwarmingselementen worden toegevoegd.

Uitgebreide temperatuurregeling

Meerdere dompelhulzen maken nauwkeurige temperatuurmeting op verschillende hoogtes mogelijk.

Ontworpen voor onderhoud

De anode, ontluchting en aftapaansluiting zijn afzonderlijk bereikbaar voor inspectie en onderhoud.

---

Geschikt voor onder andere

• Lucht-waterwarmtepompen
• R290-warmtepompen
• Grote vrijstaande woningen
• Utiliteitsinstallaties
• Cascadesystemen
• Vloerverwarming
• Meerdere verwarmingszones
• Lage-temperatuurverwarming
• Installaties met hoge flow
• Installaties met elektrische back-upverwarming

---

Belangrijk

De benodigde inhoud van het vat, leidingdiameters, pompselectie, instellingen en hydraulische configuratie moeten worden afgestemd op het vermogen en de vereiste volumestroom van de complete installatie.

Installatie dient door een deskundige installateur te worden uitgevoerd.
