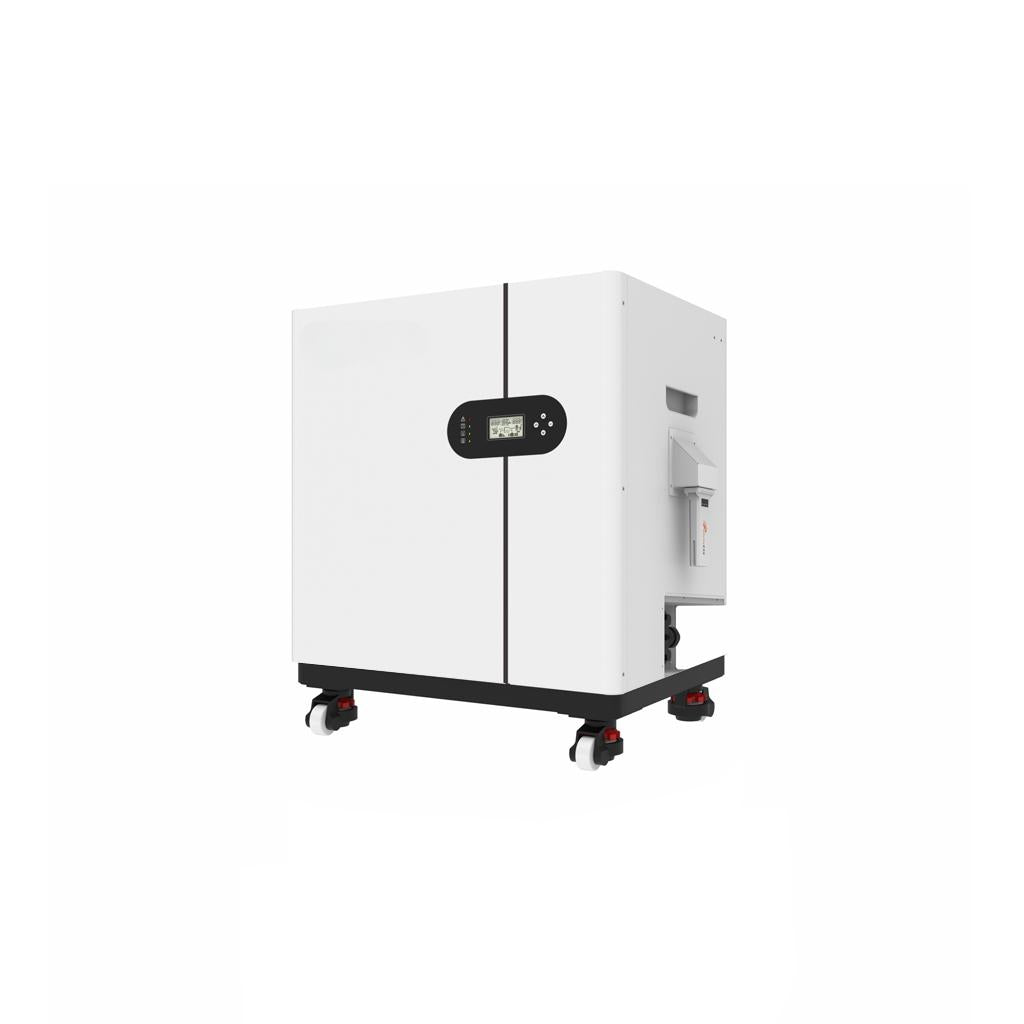

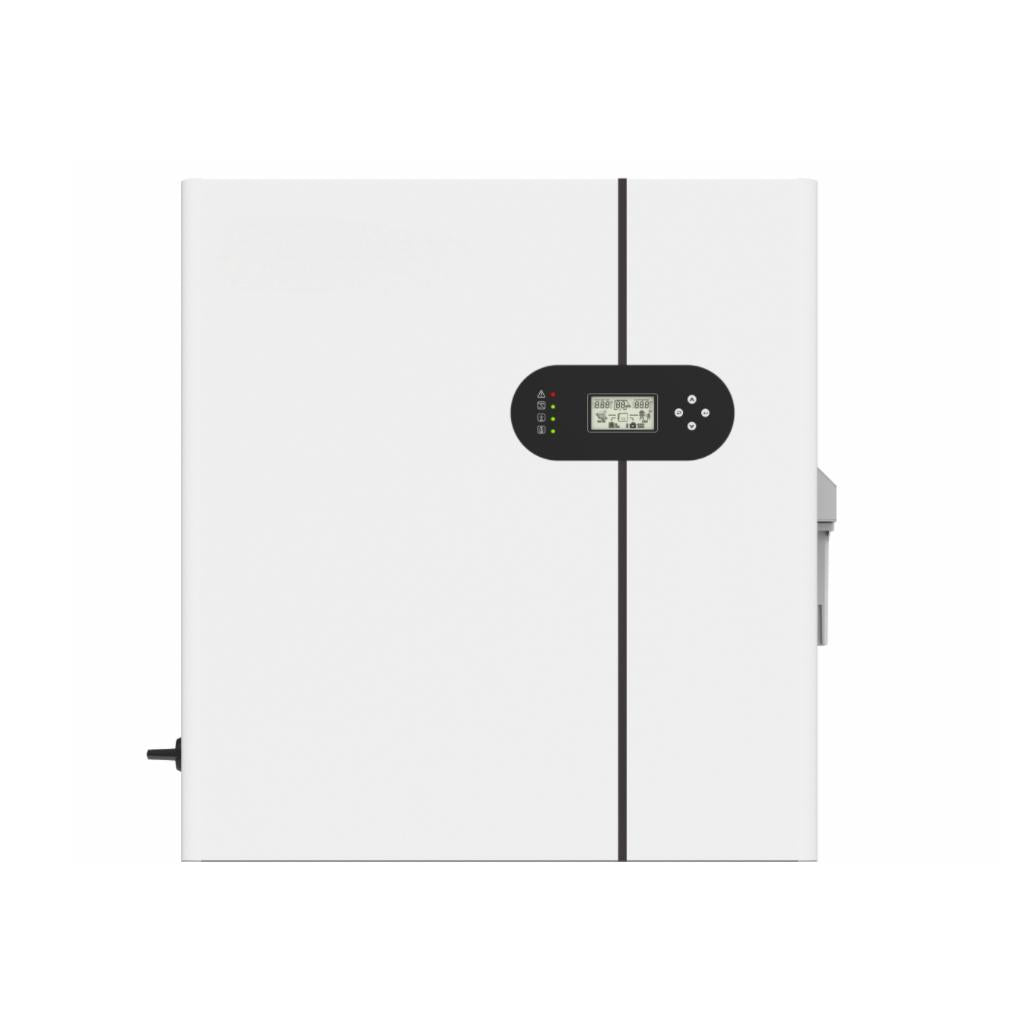

5kW 1-fase Hybride Invertermodule voor Inverter + Batterij All-in-One ESS

Technische Specificaties

PV-Invoer (DC-zijde)

• Max. PV-ingangsvermogen: 6500 W

• Max. PV-ingangsstroom: 15 A / 15 A

• Rated PV-invoerspanning: 90–550 V DC

• Opstartspanning: 130 V DC

• MPPT-spanningsbereik: 100–500 V DC

• Max. PV-kortsluitstroom: 18 A / 18 A

• Aantal MPP-trackers: 2 (configuratie 2/1)

Off-Grid Prestaties

• Piekvermogen: 2× nominaal vermogen (0,2 s)

AC-en Stroomkwaliteit

• Vermogensfactor: 0.8 leidend tot 0.8 volgend

• DC-injectiestroom: THD <3% (lineaire belasting <2%)

Interface & Beeldscherm

• Display: LCD + LED

Omgevingscondities

• Bedrijfstemperatuur: –20°C ~ +55°C (derating >45°C)

• Relatieve luchtvochtigheid: 15%–85% (niet-condenserend)

Afmetingen & Gewicht

• Afmetingen (B × D × H): 600 × 450 × 640 mm

• Gewicht: ca. 60 kg

Communicatie

• Communicatie met BMS: CAN / RS485

Certificeringen & Normen

Netcode / Grid-regulering

• VDE-AR-N4105

• G99/1

• CE

• EN50549-1

• NRS 097-2-1

• CEI 0-21

• AS4777.2

Veiligheidsnormen

• IEC 62109-1 / 62109-2

• IEC 62040-1

EMC

• EN61000-6-1

• EN61000-6-3

Efficiëntie

• Max. efficiëntie: 97,6%

• Euro-efficiëntie: 97,0%

• MPPT-efficiëntie: 99,9%
